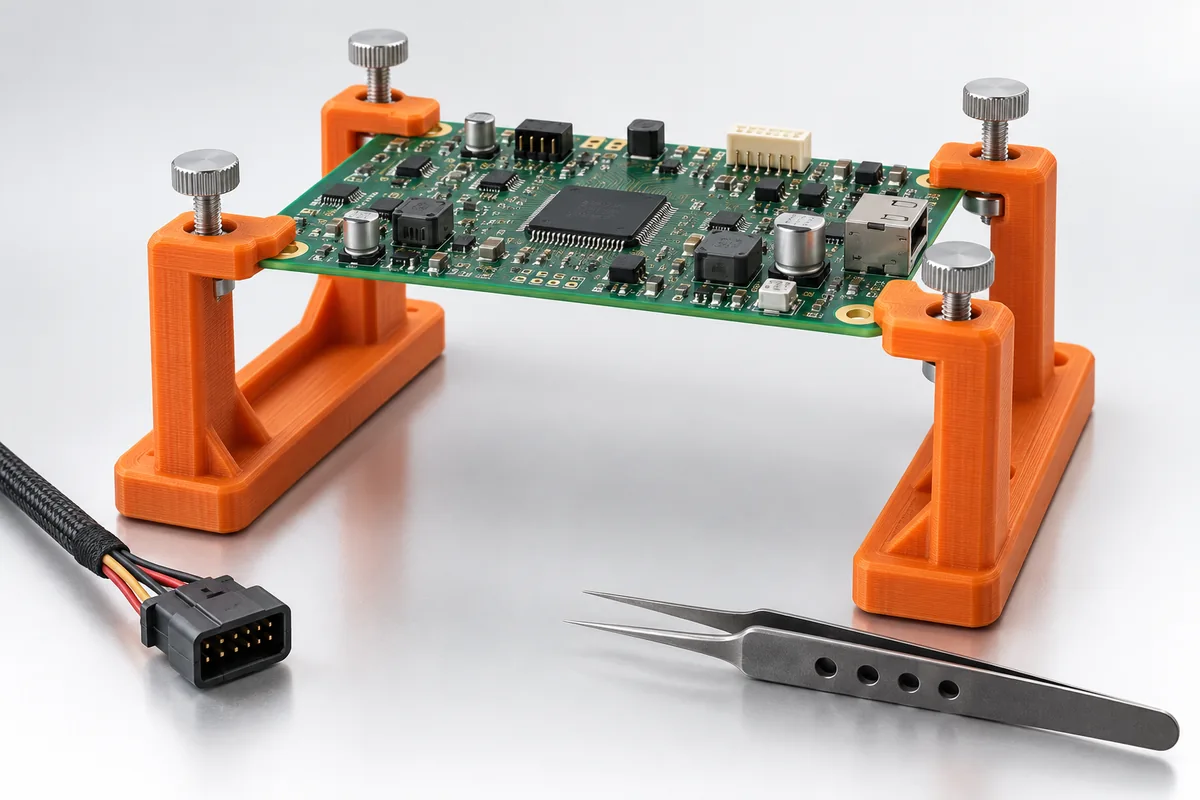

Универсальный держатель удобен, пока зажимам есть за что зацепиться, а компоненты не мешают установить плату. Сложности возникают у фигурных плат, изделий с разъёмами по краям и сборок, которые нужно регулярно переворачивать. Для повторяющейся операции можно рассмотреть держатель под конкретную геометрию.
Когда полезно такое решение
Сначала определяют его назначение. Сборка разъёма, ручная пайка провода, осмотр под увеличением и подключение к тестеру предъявляют разные требования. Одинаковое внешнее гнездо не означает, что оно пригодно для всех этих работ.
Опишите, что происходит с платой
Нужно знать, с какой стороны работает мастер, где располагается инструмент и какие компоненты уже установлены. Если плату переворачивают, покажите обе стороны. Объёмные детали могут мешать опоре после переворота, хотя голая плата хорошо входит в держатель.
Пример задания: небольшая серия контроллеров, в каждом нужно установить боковой разъём и припаять провода. В этом случае стоит обсуждать опору под плату, ограничитель положения разъёма и свободное место для провода. Это описание возможной задачи, а не готовой оснастки с подтверждёнными свойствами.
Найдите допустимые места контакта
Пришлите чертёж или модель платы с отверстиями и габаритами компонентов. На изображении отметьте зоны, которые нельзя зажимать или закрывать. Если исходных файлов нет, для начала нужны фотографии обеих сторон и основные размеры; точные сопряжения уточняются по образцу.
Не стоит переносить в держатель каждую неровность платы. Обычно важнее понятное положение, доступ и возможность извлечения. Для нескольких версий можно рассмотреть общее основание со сменными опорами, но совместимость каждой версии всё равно проверяется отдельно.
Нагрев и электростатика требуют отдельной оценки
Пластиковый держатель рядом с ручным паяльником и оснастка, проходящая печь оплавления, — разные изделия. Сообщите источник тепла, зону воздействия и продолжительность операции. Печатную опору нельзя считать пригодной для горячего процесса только потому, что она правильно держит плату.
Если производство работает с чувствительной электроникой, укажите требования по защите от электростатики. Цвет пластика и название «держатель для электроники» не подтверждают нужных свойств. Материал, конструкцию и способ проверки согласуют по задаче. Наше предложение начинается с оценки механической части; готовая испытательная электроника в него автоматически не входит.
Применение печатных приспособлений для удержания плат и организации проверок описывает UltiMaker. Этот обзор подтверждает сам сценарий использования, но не характеристики конкретного изготовленного держателя. Источник.
Проверьте держатель на собранной плате
Приёмку удобно начать с последовательности действий: установка, закрепление, работа инструментом, переворот, извлечение. Убедитесь, что прижим не опирается на компонент, разъём доступен, а провода не оказываются зажаты. Если используется тестер, проверьте механическое совмещение с его ответными элементами.
Держатель маркируют версией платы и назначением. Изменение расположения одного высокого компонента может потребовать новой вставки, даже если внешний контур платы сохранился.
Как подготовить заказ
Соберите размеры платы, фотографии обеих сторон, описание операции и сведения об инструменте. Укажите число рабочих мест и повторяемость изделия. Для связи платы с корпусом пригодится руководство о подготовке исходников для корпуса.
Отправьте запрос через доступный контакт, приложив схему размещения компонентов. Вместе с исходниками обозначьте, нужен ли один держатель для разработки или комплект для сборочного участка.
Что подготовить для заявки
- Модель платы и фотографии обеих сторон.
- Габариты компонентов и допустимые зоны контакта.
- Операция, инструмент, нагрев и требования по электростатике.
- Число держателей и порядок проверки с реальной платой.
Источники и границы применения
Ссылки ведут к материалам производителей и внешним примерам применения. Они не являются нашими кейсами и не подтверждают характеристики нашего оборудования. Применимость, обработку и проверку согласуем для конкретного заказа.
