Сохранить внешность старого блока иногда помогает новый внутренний держатель или восстановленная крышка. Корпус проектируют вместе с компоновкой компонентов, а работоспособность электрики проверяет профильный специалист.
Начните с того, что будет видно снаружи
При обновлении электрики старого мотоцикла иногда хотят сохранить заводской силуэт блока, расположение крепежа и внешний вид крышки. Внутри при этом требуется разместить другие компоненты. Такая задача начинается с компоновки: какие части остаются, какие меняются и что владелец считает важным признаком оригинала.

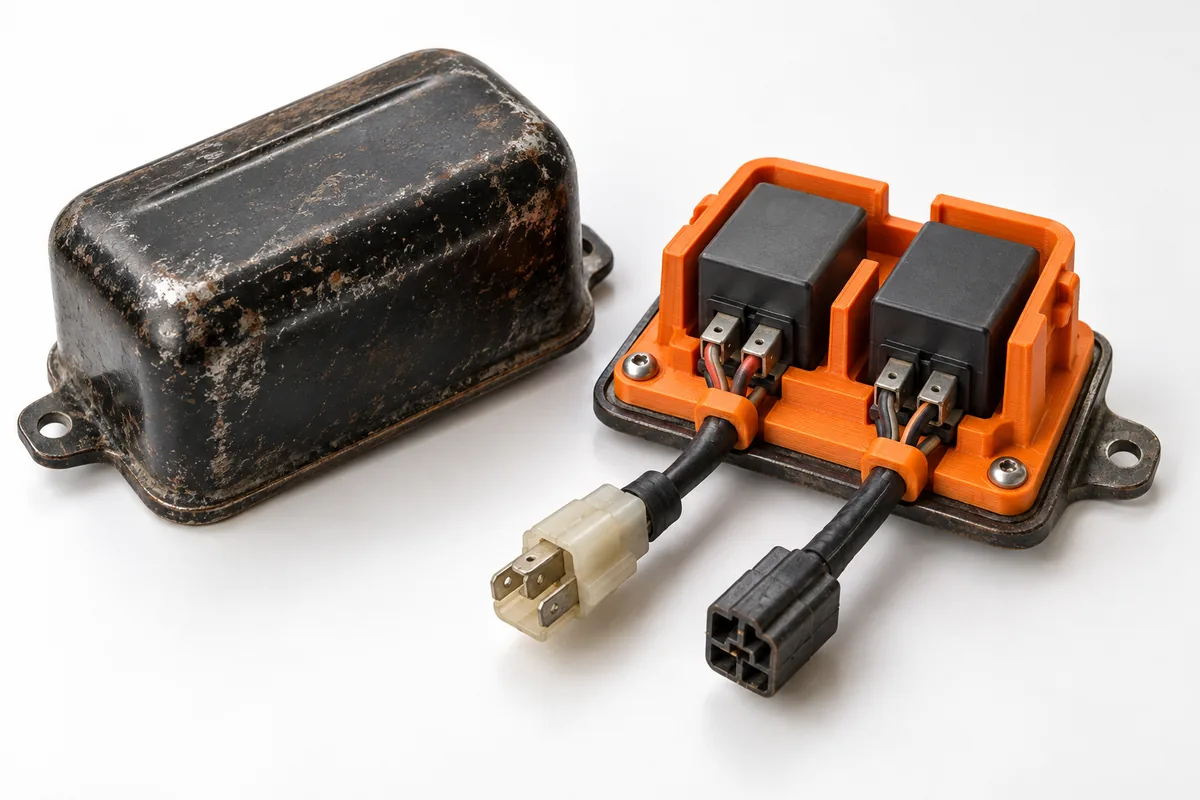

Возможны разные решения: сохранить наружный корпус и изготовить внутренний держатель, восстановить утраченную крышку или сделать отдельный корпус в согласованном габарите. Выбор зависит от состояния исходника и требований компонентов. Сначала полезно проверить, можно ли обойтись без изменения оригинальной детали.
Передайте размеры всей сборки
Одних размеров платы или реле недостаточно. Нужны разъёмы, радиус укладки проводов, выход жгута, крепёж и пространство для обслуживания. Отметьте, какие части должны извлекаться без демонтажа всего блока. Покажите положение узла на мотоцикле и соседние элементы, которые ограничивают доступ.
Для оценки удобны фотографии с масштабом и компоновочный эскиз. Если есть реальные компоненты, сообщите о возможности их передать для измерения. Не меняйте состав блока между утверждением модели и примеркой без повторной проверки: даже похожий разъём может занять другой объём.
Отделите корпус от электрической схемы
В обсуждении OPPOZIT.RU 2017 года автор показывал печатные корпуса блоков проводки, сохраняющие узнаваемую форму старых устройств. В той же теме получатели обсуждали качество электрической сборки. Это полезное напоминание: удачный корпус и исправно работающая электрика требуют разных проверок.
В заказе на моделирование и печать мы обсуждаем механическую часть: форму, размещение и крепление компонентов. Электрическую схему, защиту цепей, сечение проводов и качество соединений определяет профильный специалист. Наличие аккуратной крышки не подтверждает правильность схемы или надёжность собранного блока.
Что проверить на пробном корпусе
Сначала оцените посадку компонентов, закрывание крышки, доступ к винтам и отсутствие защемлённых проводов. Затем согласуйте с ответственным за электрику специалистом требования к нагреву, влаге, вибрации и изоляции. Эти условия влияют на конструкцию и материал, поэтому их нельзя оставлять до изготовления партии.
Если нужны уплотнение, вставки или особые крепления, включите их в состав заказа отдельно. Внешне закрытый корпус не становится автоматически влагозащищённым. Испытания готовой сборки должны соответствовать её назначению; пригодность печатного образца для примерки не равна пригодности к эксплуатации на мотоцикле.
Как сохранить возможность обслуживания
Зафиксируйте расположение компонентов и версию модели. Продумайте, как мастер распознает соединения после снятия крышки и сможет заменить элемент. Если для ремонта приходится разрушать корпус или разбирать весь жгут, стоит пересмотреть компоновку до окончательного изготовления.
Для предварительной оценки отправьте фотографии старого блока, перечень размещаемых элементов, габариты и желаемый внешний вид. Укажите, кто отвечает за электрическую часть и проверку сборки. Мы оценим геометрию корпуса или держателя и печать пробного экземпляра; окончательные требования к изделию согласуем по условиям применения.
Что подготовить для заявки
- Какие оригинальные элементы нужно сохранить.
- Компоненты, разъёмы, провода и их габариты.
- Место установки, крепления и доступ для обслуживания.
- Требования к нагреву, влаге и изоляции.
- Ответственный за электрическую схему и проверку сборки.
Источники и границы применения
Обсуждения владельцев показывают конкретные задачи и личный опыт; это не наши выполненные заказы и не испытания наших изделий. Даты относятся к указанным сообщениям. Технические источники поясняют отдельные этапы; материал, размеры и проверку результата согласуем для вашего заказа.
