Крепление датчика на заказ: что измерить и как проверить установку

Когда полезно такое решение

Сначала стоит изучить штатные крепления производителя датчика. Иногда задачу решает готовая регулируемая опора. Индивидуальная деталь полезна, когда требуется особая компоновка или посадка, которую нельзя получить доступными стандартными элементами.

Опишите положение чувствительной части

Для разработки нужны точная модель датчика и его монтажный чертёж. Обозначьте поверхность или область, с которой он работает, и доступное пространство. Общие габариты корпуса не показывают, куда должен быть направлен датчик после установки.

Условный пример — датчик наличия небольшой детали на сборочном столе. Для крепления важно знать положение проверяемого предмета, расстояние до места монтажа и возможность доступа при настройке. Требования берут из документации конкретного датчика и условий оборудования.

Укажите, нужна ли регулировка

Фиксированный держатель и регулируемый кронштейн решают разные задачи. Если положение нужно искать при наладке, заранее определяют направления перемещения и способ фиксации. После настройки крепление должно сохранять согласованное положение в рабочем режиме.

Производители выпускают специальные монтажные и регулируемые узлы: пример — инструкция SICK к регулируемому кронштейну. Штатную инструкцию конкретного датчика следует учитывать и при обсуждении индивидуального переходного элемента.

Проверьте кабель и обслуживание

Покажите разъём с подключённым кабелем. Для конструкции важны доступ к нему, допустимая укладка по документации кабеля и отсутствие контакта с подвижными частями. Иногда крепление удаётся установить, но отключить разъём без полной разборки уже нельзя.

Отметьте доступ к винтам и возможность замены датчика. Если прибор калибруют или очищают на месте, опора не должна закрывать нужные поверхности. Полезно показать инструмент, которым выполняется обслуживание, а не только свободное пространство вокруг детали.

Выберите роль печатной детали

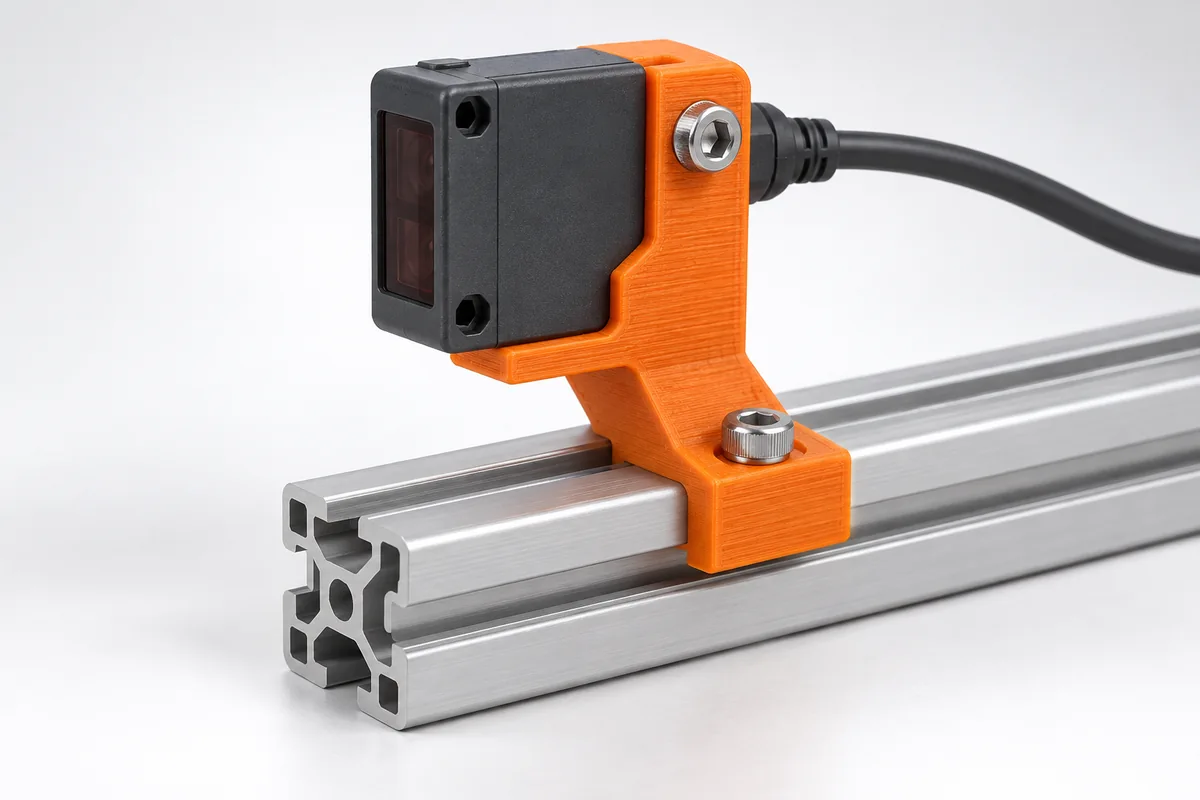

Пластиковый образец может служить проверкой компоновки перед изготовлением окончательного кронштейна. Его успешная примерка подтверждает расположение, но ещё не подтверждает жёсткость при вибрации или устойчивость к рабочей температуре.

Для конечного изделия оценивают массу датчика, усилия от кабеля, вибрацию, среду и последствия смещения. В некоторых задачах достаточно печатного держателя; в других понадобится металлический элемент либо иной способ изготовления. Крепления датчиков, участвующих в функциях безопасности оборудования, требуют соблюдения требований всей системы и не относятся к обычной примерочной задаче.

Согласуйте проверку установки

Первый образец проверяют вместе с датчиком и ответной монтажной поверхностью. Убедитесь, что хватает диапазона настройки, доступны винты и кабель не тянет корпус. Затем в согласованных условиях проверяют, сохраняется ли положение и выполняет ли датчик свою задачу.

Если нужны несколько одинаковых узлов, зафиксируйте версию крепления и модель датчика. Изменение разъёма или монтажной поверхности может потребовать новой версии, даже если сам принцип крепления остаётся прежним.

Для расчёта соберите чертёж датчика, фотографии установки, размеры ответной поверхности и описание режима работы. Требования к крепёжным элементам можно уточнить по статье о металлических вставках в печатных деталях.

Передайте эти исходники для оценки и укажите, нужен ли примерочный макет или рабочее крепление. Это позволит сразу определить состав моделирования и проверки.
