Перед сборкой небольшого прибора на столе могут оказаться несколько корпусов, похожие крепления, прокладки и винты. Сотруднику нужно отделить комплект одного изделия, проверить состав и не перепутать версии. Для такой задачи можно изготовить ложемент или сборочную кассету с обозначенными местами под детали.
Когда полезно такое решение
Здесь важна последовательность работы. Красиво разложенный набор может быть неудобен, если нужную деталь трудно достать или лоток приходится постоянно поворачивать. Поэтому проектирование начинается с наблюдения за комплектацией и сборкой.
Определите границу комплекта
Решите, что размещается в одном лотке: детали одного изделия, набор для отдельной операции или компоненты для ремонта конкретного узла. Эти варианты требуют разного количества ячеек и разной маркировки.

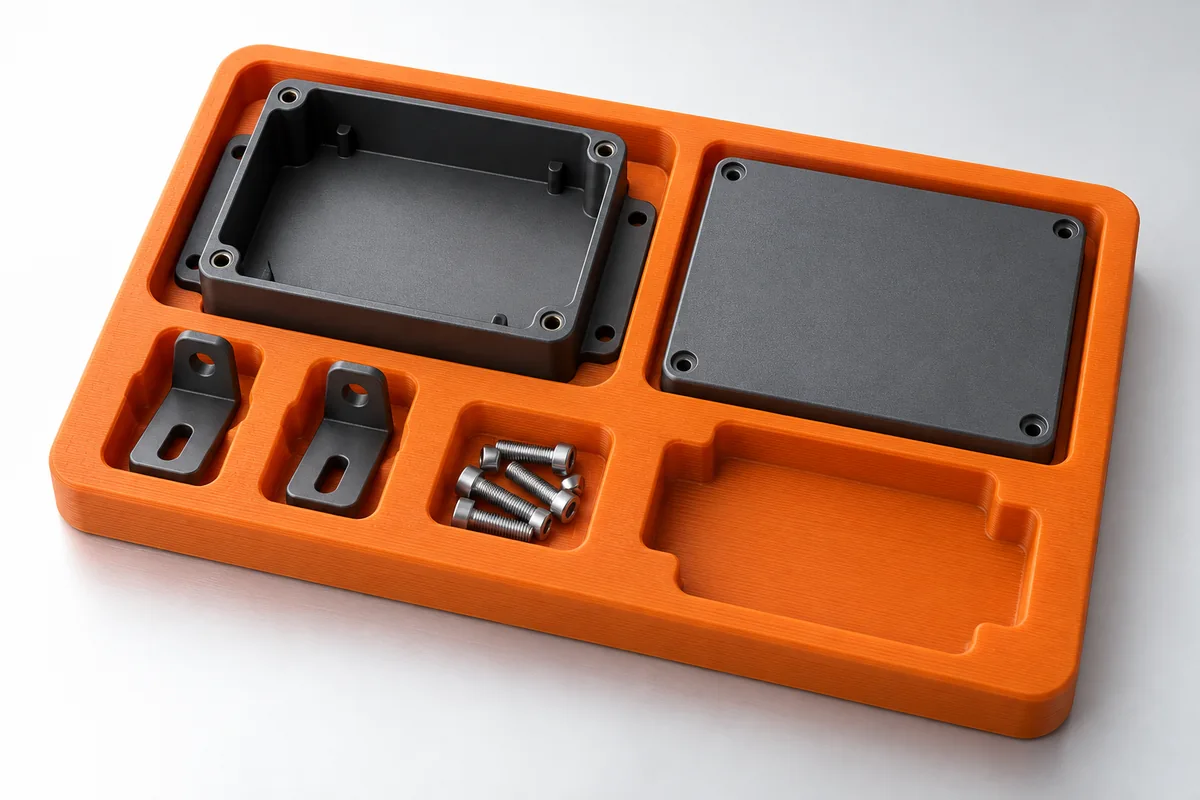

Пример задания: кассета для одного датчикового блока с основанием, крышкой, двумя внутренними держателями и отдельной ёмкостью для крепежа. Такое описание позволяет проверить полноту перед передачей сборщику. Оно ещё не задаёт размеры кассеты: нужны сами компоненты и допустимое место на столе.
Расположите детали по порядку действий
Отметьте, какой предмет берут первым и с какой стороны подходит рука. Добавьте место для извлечения пальцами или используемым инструментом. Если рабочие пользуются перчатками, примерять лоток тоже нужно в перчатках.
Для близких по форме деталей полезны разные контуры посадочных мест и читаемые обозначения. Однако ячейка сама по себе не гарантирует защиту от пересортицы. При проверке попробуйте положить похожую деталь в неправильное место и посмотрите, заметна ли ошибка.
Уточните роль лотка при перемещении
Ложемент на стационарном столе и кассета, которую переносят между участками, требуют разной фиксации. Сообщите, будут ли лотки штабелировать, ставить на тележку или закрывать крышкой. Масса комплекта и доступная высота важны не меньше внешнего контура деталей.
Если задача связана с электроникой, требования к электростатике нужно указать отдельно. Если детали приходят с маслом или очищаются растворителем, согласуйте среду и способ очистки. Свойства материала выбирают по этим условиям; нужный цвет не заменяет технического задания.
Испытайте полный маршрут
Проверьте заполнение кассеты, перенос, извлечение деталей, возврат пустого лотка и очистку. Убедитесь, что комплект виден без перекладывания, а подписи остаются читаемыми при заполнении. Для разборки полезно предусмотреть место под снятые элементы, иначе они всё равно окажутся рядом на столе.
Рекомендации Formlabs по производственной оснастке включают проверку геометрии и работы приспособления с реальной деталью. Для сборочной кассеты этот принцип означает проверку вместе с фактическим комплектом и привычной операцией. Рекомендации производителя.
Сохраните возможность менять комплект
Если изделие развивается, можно обсудить общее основание и заменяемые вкладыши. Это имеет смысл, когда часть компонентов меняется, а размеры рабочего места остаются прежними. Состав и стоимость такого решения нужно сравнить с цельным лотком; модульность не всегда упрощает заказ.
Для расчёта подготовьте список компонентов, их образцы или размеры, фотографию стола и количество одновременно собираемых изделий. Если требуется хранение инструмента в ящике, используйте отдельное руководство по органайзерам.
Покажите нам комплект, который нужно организовать. Для первого обсуждения достаточно общей фотографии с обозначением деталей и описания того, как комплект проходит между рабочими местами.
Что подготовить для заявки
- Состав комплекта на одно изделие.
- Образцы или размеры компонентов.
- Рабочее место, перенос, штабелирование и очистка.
- Количество кассет и возможные версии комплекта.
