Для ремонта оборудования или выпуска небольшой серии приборов может потребоваться алюминиевый корпус, крышка либо основание собственной формы. Рассматривая литьё, важно заранее определить результат заказа: литая заготовка или деталь с выполненными отверстиями, обработанными плоскостями и другими согласованными операциями.
Когда полезно такое решение
Техническое изделие оценивают по установке и работе в узле. Видимая литая поверхность и поверхность точного сопряжения могут иметь разные требования. Поэтому разговор о качестве начинается с чертежа и назначения отдельных участков.
Покажите готовое изделие и его ответную часть
Нужны модель либо чертёж с габаритами, креплениями и критичными сопряжениями. Для восстановления по образцу приложите фотографии повреждений и места установки. Если крышка должна совпадать с существующим корпусом, полезны данные обоих элементов.
Обозначьте, какие поверхности видны снаружи, какие служат опорой и где требуется уплотнение. Если важна герметичность, укажите рабочую среду и условия проверки: наличие замкнутой стенки в модели само по себе не подтверждает результат.
Разделите литую форму и обработанные участки
Посадки, резьбы, плоскости прилегания и часть отверстий могут требовать механической обработки. Для неё на заготовке предусматривают согласованные припуски. Их величину нельзя выбирать по универсальному правилу без оценки размеров и технологии.
Такое разделение видно и во внешних производственных примерах: «Алюмлит» описывает подготовку корпусной отливки с назначением участков под дальнейшую обработку. Конкретные параметры того заказа относятся только к нему. Описание изготовления корпуса.
В нашем запросе стоит прямо перечислить необходимые операции. Их выполнимость, исполнитель и итоговые требования подтверждаются при оценке заказа. Наличие услуги литья не означает автоматического включения любой механической обработки.
Согласуйте ожидаемую поверхность
Обсуждаемое направление — технические корпуса и заготовки. Тонкий художественный рельеф, высокоточная декоративная отливка и готовая полированная поверхность не входят в предложение этой статьи. Если важен внешний вид, нужны отдельные требования к отделке и согласованный образец результата.
Не стоит описывать желаемое качество только словами «как заводское». Покажите приемлемый образец поверхности, обозначьте видимые участки и допустимые следы обработки. Возможность такого исполнения оценивается до заказа.
Проверьте геометрию до серии

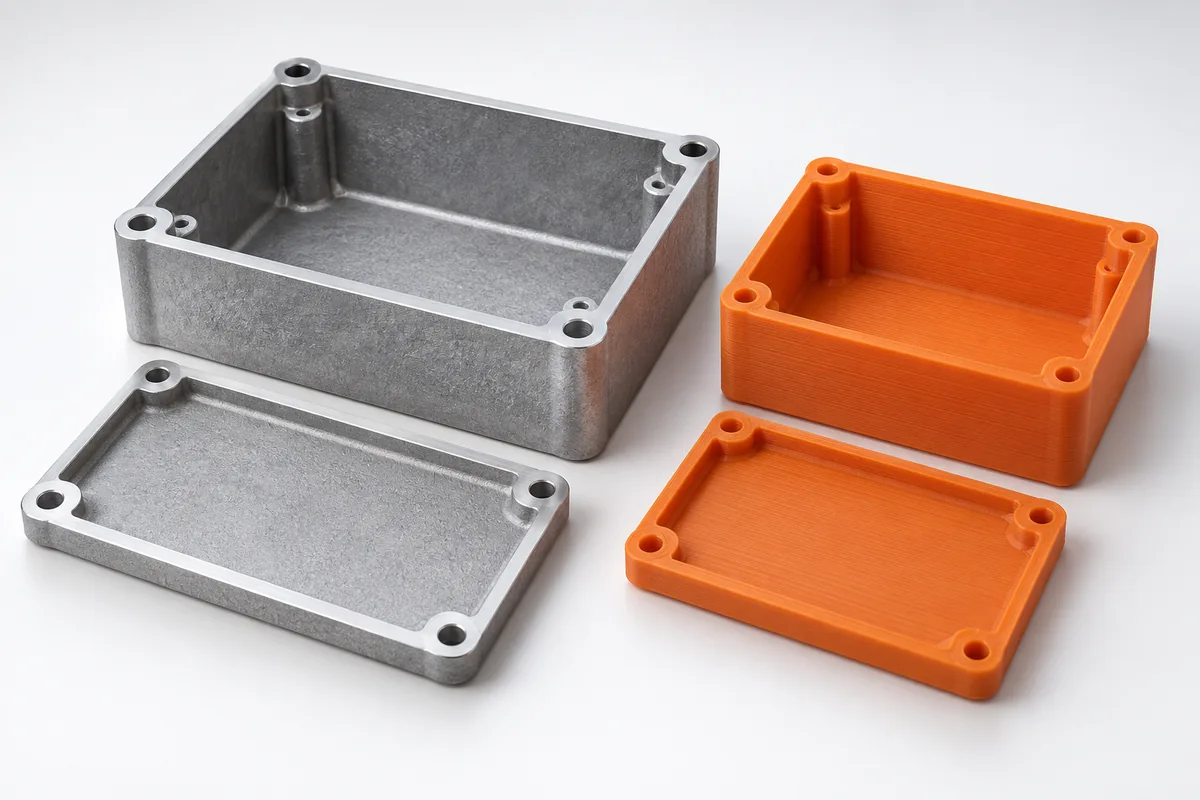

Для сложной компоновки можно рассмотреть пластиковую примерочную модель. Она помогает проверить габариты, доступ к крепежу и взаимное положение элементов. Такая примерка не заменяет контроль материала и свойств металлической детали.
Затем проверяют пробную отливку и результат согласованной обработки. Для корпуса с крышкой оценивают соединение в сборе. Перечень проверок зависит от назначения; успешная установка ещё не подтверждает работу в любых нагрузках и температурах.
Подготовка отверстий и сопряжений подробно разобрана в статье об обработке алюминиевой отливки.
Сравните полную стоимость маршрутов
В расчёте разделяют моделирование, оснастку, пробное изготовление, обработку и повторную партию. Для простой геометрии стоит сравнить литьё с подходящей стандартной заготовкой и механической обработкой. Универсального количества, с которого литьё всегда выгоднее, нет: решение зависит от конкретного изделия.
Пришлите модель или образец корпуса, количество и требования к ответным поверхностям. Укажите, нужна заготовка или деталь после определённых операций. Это позволит оценить технический маршрут без обещаний недостижимой точности самой отливки.
Что подготовить для заявки
- Геометрия корпуса и данные ответной части.
- Требования к поверхностям, сопряжениям и работе.
- Заготовка или перечень операций после литья.
- Количество и критерии проверки пробной детали.
Источники и границы применения
Ссылки ведут к материалам производителей и внешним примерам применения. Они не являются нашими кейсами и не подтверждают характеристики нашего оборудования. Применимость, обработку и проверку согласуем для конкретного заказа.
