Литейной мастерской может понадобиться модель сложного контура, вставка в модельную плиту или элемент стержневого ящика. Если формовка и заливка уже организованы, отдельным заказом становится изготовление модельной оснастки. 3D‑печать рассматривают как один из способов получить её геометрию.
Когда полезно такое решение
Для такого заказа недостаточно прислать файл готовой металлической детали. Оснастка зависит от выбранного литейного процесса, расположения разъёма, сборки и принятой технологии извлечения модели. Эти требования нужно получить от литейщика до печати.
Уточните предмет заказа
В запросе полезно прямо написать, что требуется: цифровая модель, необработанная печатная деталь, подготовленная поверхность или собранный комплект оснастки. Если заказывается только один элемент, нужен чертёж его соединения с остальным комплектом.

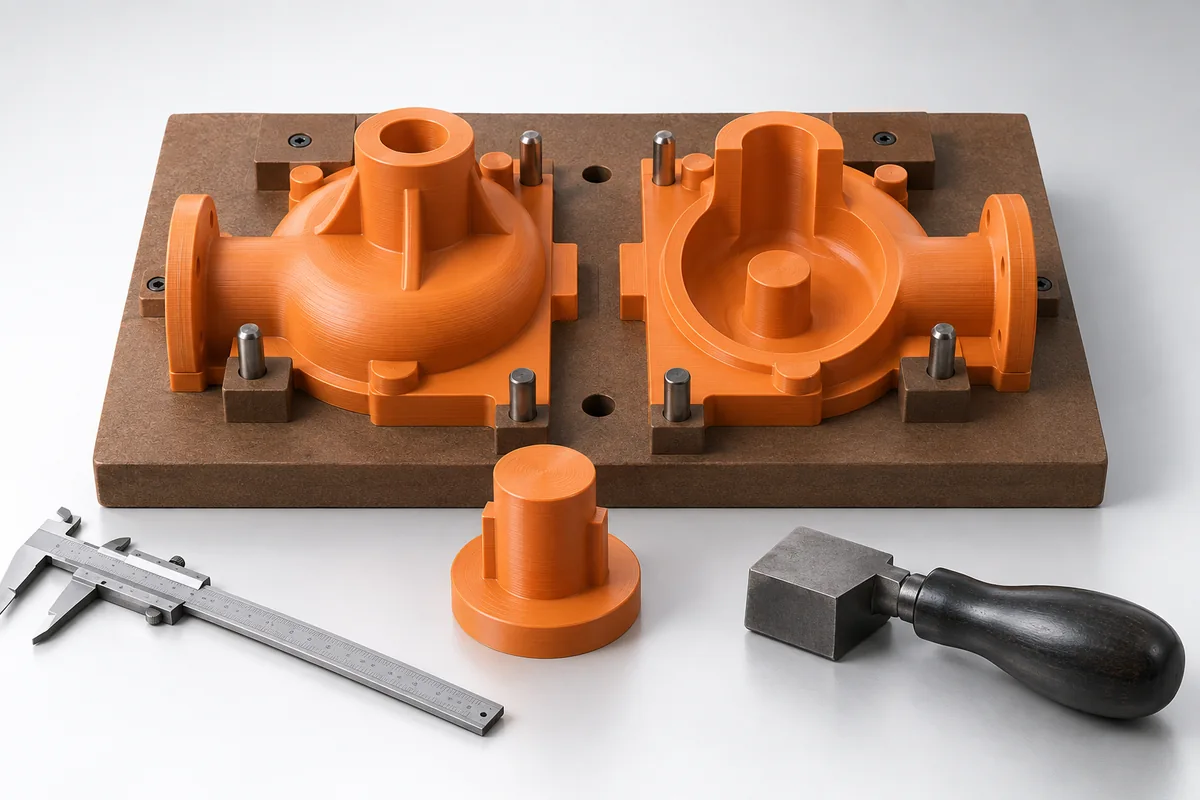

Условный пример — фигурная вставка для существующей модельной плиты. Исполнителю понадобятся размеры основания, способ крепления, положение разъёма и требования к рабочей поверхности. Без этих сведений напечатанный предмет может повторять нужный контур, но не устанавливаться в оснастку мастерской.
Литейные поправки согласуют до изготовления
Отдельно обозначьте, кто отвечает за уклоны, усадочные поправки, припуски и стержневые знаки. Нельзя автоматически увеличить всю модель на один процент или взять припуски из чужого примера. Решение зависит от детали и процесса.
Разделение готового изделия, отливки и модели подробнее разобрано в статье о подготовке модели для литья алюминия. Для мастерской особенно важно передать согласованную версию и указать, какие поверхности нельзя менять при подготовке к печати.
Оцените комбинированную конструкцию
Необязательно изготавливать весь комплект одним способом. Можно рассмотреть печатный сложный участок вместе с основанием из другого материала, отдельным крепежом или механически обработанными элементами. Выбор зависит от размеров, удобства сборки и требований к ресурсу.
Такое сочетание описано в историческом материале «Алюмлита» от 13 августа 2014 года: печатные элементы использовались совместно с оснасткой, изготовленной механической обработкой. Это пример производственного маршрута, а не обещание конкретной точности или долговечности нашей модели. Источник.
Включите подготовку поверхности в задание
Состояние поверхности и стыков важно для последующей формовки. Обсудите, нужна ли шлифовка, покрытие, заделка соединений и подготовка мест крепления. Если эти работы выполняет сама мастерская, это следует явно отразить в составе поставки.
Покажите условия использования и хранения оснастки, применяемые смеси и разделительные составы. Материал печати и покрытие выбирают после такой оценки. Число пригодных формовок нельзя обещать только по названию пластика: ресурс зависит от конструкции и реальной работы.
Принимайте оснастку по этапам
Сначала проверяют комплектность и геометрию, затем установку на место и согласованные действия при формовке. Печатная модель не подтверждает качество будущей отливки; для этого нужна проверка литейного процесса и пробного результата.
Для расчёта подготовьте модель или чертёж оснастки, обозначение технологии, схему сборки и список операций, которые выполняются у вас. Укажите, требуется один комплект, запасная вставка или несколько одинаковых элементов.
Обсудите с нами печатную часть оснастки. При отсутствии готовой модели начнём с оценки исходников и распределения работ между моделированием, печатью и вашей литейной подготовкой.
Что подготовить для заявки
- Чертёж или модель элемента оснастки.
- Требования литейщика к разъёму и технологическим поправкам.
- Схема сборки, поверхность и работы вашей мастерской.
- Количество и порядок проверки перед формовкой.
Источники и границы применения
Ссылки ведут к материалам производителей и внешним примерам применения. Они не являются нашими кейсами и не подтверждают характеристики нашего оборудования. Применимость, обработку и проверку согласуем для конкретного заказа.
