Узел можно собрать внешне правильно и всё же пропустить смещённую деталь, неверный поворот или выступающий элемент. Если одна ошибка повторяется, полезно рассмотреть контрольный шаблон: приспособление, которое помогает увидеть определённое несоответствие до передачи изделия дальше.
Когда полезно такое решение
Например, шаблон может показывать, помещается ли сборка в отведённый габарит или находится ли выступ с нужной стороны. Важно заранее сформулировать, что именно проверяется. Фраза «контролировать качество изделия» слишком широка для разработки одного приспособления.
Отделите примерку от измерения
Примерочный шаблон отвечает на конкретный вопрос о взаимном положении деталей. Измерительный инструмент выдаёт результат с установленными характеристиками и методикой применения. Печатная форма не становится точным калибром только потому, что её построили по размеру из чертежа.
Если решается задача приёмки по допуску, нужно отдельно определить требования к самому шаблону, его проверке и износу. Когда такая точность не подтверждена, используйте шаблон как вспомогательную проверку сборки, сохраняя предусмотренный контроль измерительным инструментом.
Назовите ошибку, которую нужно обнаружить

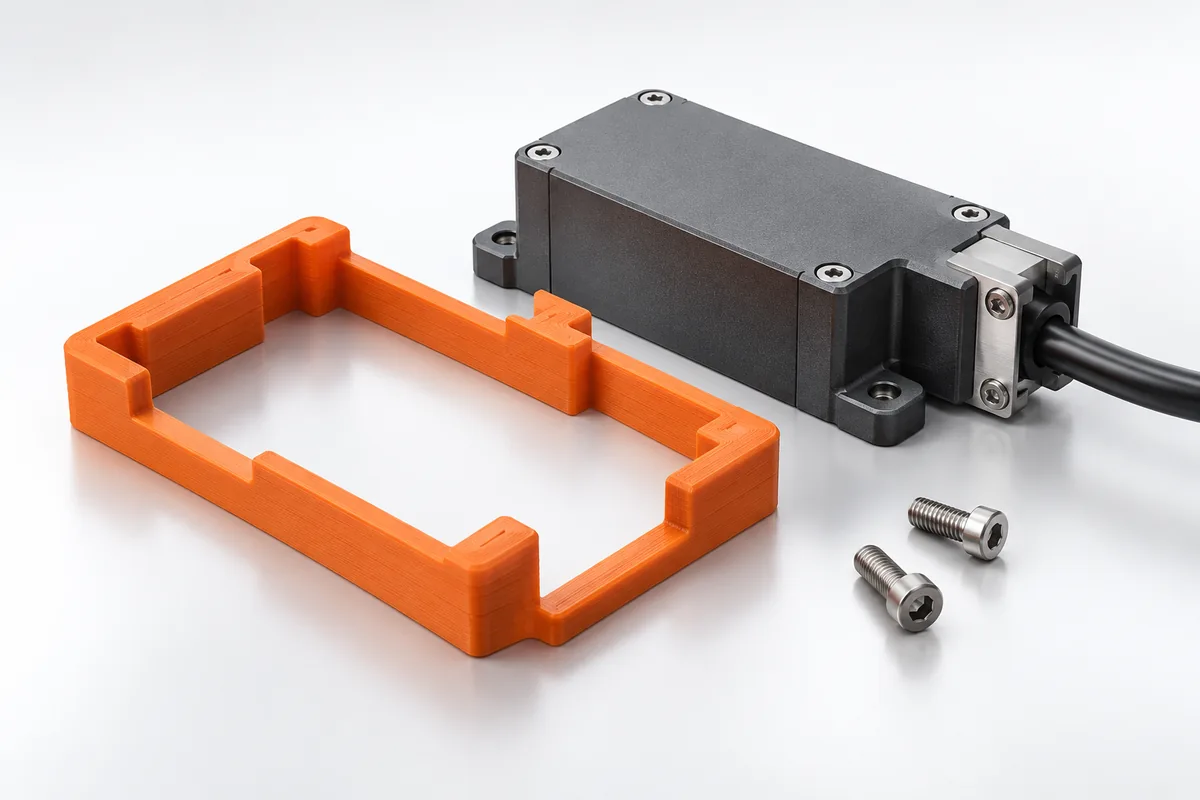

Условный пример: держатель кабеля иногда устанавливают развёрнутым. Можно обсудить накладной шаблон, который правильно садится только при нужной ориентации. Его задача — выявить перепутанное положение, а не измерить все расстояния узла.
Для разработки полезны изображения правильной сборки и типовой ошибки. Покажите, какие элементы остаются доступными после монтажа и от каких поверхностей можно установить шаблон. Если каждый оператор прикладывает его по-разному, результат проверки может оказаться неоднозначным.
Продумайте понятный результат
У человека должно быть простое правило: где должен появиться просвет, какая метка должна совпасть или до какого упора должен дойти шаблон. При этом шаблон не должен силой исправлять проверяемую сборку. Возможность вдавить деталь в нужное положение маскирует ошибку.
Обозначьте рабочую сторону, версию изделия и места захвата. Если несколько приспособлений похожи, одной разницы в цвете может быть недостаточно: маркировка должна сохранять смысл и при повторном изготовлении в другом цвете.
Печатные проверочные приспособления описаны в обзоре Formlabs среди производственной оснастки. Там рассматриваются разные технологии печати; приведённые применения не означают, что любая FDM-деталь обеспечивает измерительную точность. Обзор Formlabs.
Проверьте правильные и ошибочные сборки
Проба должна показать не только то, что шаблон подходит к хорошему изделию. Нужны также согласованные примеры неправильного положения: выявляет ли он именно ту ошибку, ради которой создавался. Для ответственных измерительных задач такой набор примеров не заменяет метрологическую проверку.
Посмотрите, одинаково ли читают результат разные сотрудники. Отметьте загрязнение, повреждения и участки контакта. Условия замены или повторной проверки приспособления стоит определить до регулярного использования, исходя из процесса и наблюдаемого износа.
Что подготовить для расчёта
Нужны модель или образец узла, описание проверяемого признака, правильный вариант и пример ошибки. Укажите требуемую повторяемость, количество мест контроля и существующий способ проверки. Вопросы размеров разобраны в статье о точности и посадках FDM.
Свяжитесь с нами и опишите одну ошибку сборки, которую нужно обнаруживать. По этому признаку можно оценить конструкцию вспомогательного шаблона и определить, какая проверка нужна первому образцу.
Что подготовить для заявки
- Узел, модель или образец правильной сборки.
- Одна конкретная ошибка, которую нужно обнаруживать.
- Опорные поверхности и требования к проверке шаблона.
- Количество мест контроля и существующий метод проверки.
