При сборке небольшого изделия значительная часть работы может уходить на удержание корпуса, совмещение деталей и повторную установку. У сборщика заняты руки, винт неудобно наживить, а готовую поверхность приходится класть на стол. В такой ситуации стоит рассмотреть сборочное приспособление под конкретную операцию: опору, гнездо, упор или основание с прижимом.
Когда полезно такое решение
У 3D‑печати здесь понятная роль: изготовить форму, которая учитывает геометрию изделия и порядок действий человека. Начать можно с одного рабочего места. Заказывать одинаковый комплект для всего участка имеет смысл после проверки первого приспособления.
Начните с операции, которая мешает работать
Запишите короткую последовательность: взять корпус, установить плату, совместить крышку, наживить крепёж. Отметьте момент, когда изделие приходится перехватывать или придерживать второй рукой. Именно этот момент должен исправлять первый вариант оснастки.
Например, условная задача — удерживать округлый корпус во время установки боковой панели. Для неё может понадобиться гнездо с опорами, вырезом под выступ и свободным доступом к винтам. Если закрыть корпус пластиком со всех сторон, пользоваться отвёрткой окажется неудобно. Поэтому форма будущего держателя определяется вместе с движениями инструмента.
Выберите поверхности для опоры
Покажите участки, на которые можно опирать изделие, и поверхности, где недопустимы следы. Укажите выступающие разъёмы, тонкие стенки и провода. Если корпус легко прогибается, прижим нужно обсуждать отдельно: более сильное закрепление не всегда улучшает сборку.
Полезно предусмотреть видимое подтверждение правильной установки. Это может быть открытый участок опоры или различимая метка положения. Для нескольких похожих изделий нужна маркировка версии приспособления. Оператор должен понимать, для какого корпуса оно предназначено, без сравнения файлов на компьютере.
Пластик и металлические элементы решают разные задачи
Печатная часть может задавать форму опоры, а крепёж, прижимы или изнашиваемые элементы — быть отдельными. Их состав согласуют до изготовления. Для сверления понадобится оценить направляющие и фиксацию заготовки; этот случай подробно разобран в статье о сверлильных кондукторах.

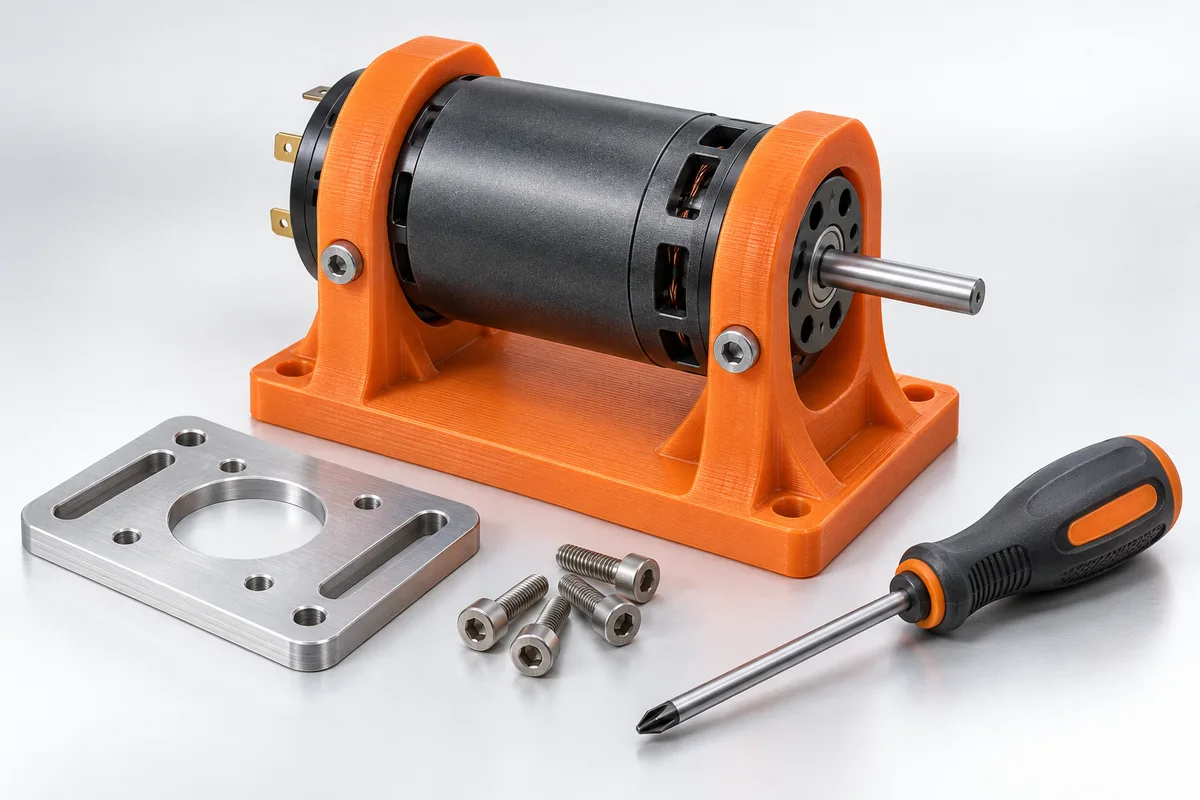

Такой подход применяется в промышленности. В опубликованном примере ERIKS использовала печатную опору, чтобы устойчиво расположить двигатель при установке дополнительных компонентов. Это внешний пример назначения оснастки, а не обещание такого же результата для любой сборки. Описание ERIKS у UltiMaker.
Проверьте весь цикл работы
При примерке важно пройти операцию от установки заготовки до извлечения готового изделия. Проверьте, не цепляется ли крепёж, видно ли место соединения и не мешает ли оснастка следующему действию. Затем повторите сборку на нескольких деталях: одна удачная примерка может скрывать различия заготовок.
Сравнивайте полное время операции, число перестановок и замечания сборщика. Если установка в держатель занимает больше времени, чем сама работа, конструкцию нужно упростить. После проверки можно обсуждать дополнительные экземпляры, сменные вставки или приспособления для другой версии изделия.
Что отправить для оценки
Подготовьте фото или видео операции, образец либо модель изделия, перечень инструмента и количество рабочих мест. Отдельно отметьте усилия, нагрев и контакт с жидкостями. Разработка, первый образец и повторные экземпляры должны быть различимы в расчёте.
Для обсуждения свяжитесь с нами и покажите операцию, которую хотите упростить. Начать можно с фотографии рабочего места и объяснения, где сборщику сейчас не хватает свободной руки.
Что подготовить для заявки
- Фото или видео сборочной операции.
- Модель, образец и допустимые опорные поверхности.
- Инструмент, усилия, нагрев и рабочая среда.
- Количество рабочих мест и признаки успешной пробы.
Источники и границы применения
Ссылки ведут к материалам производителей и внешним примерам применения. Они не являются нашими кейсами и не подтверждают характеристики нашего оборудования. Применимость, обработку и проверку согласуем для конкретного заказа.
