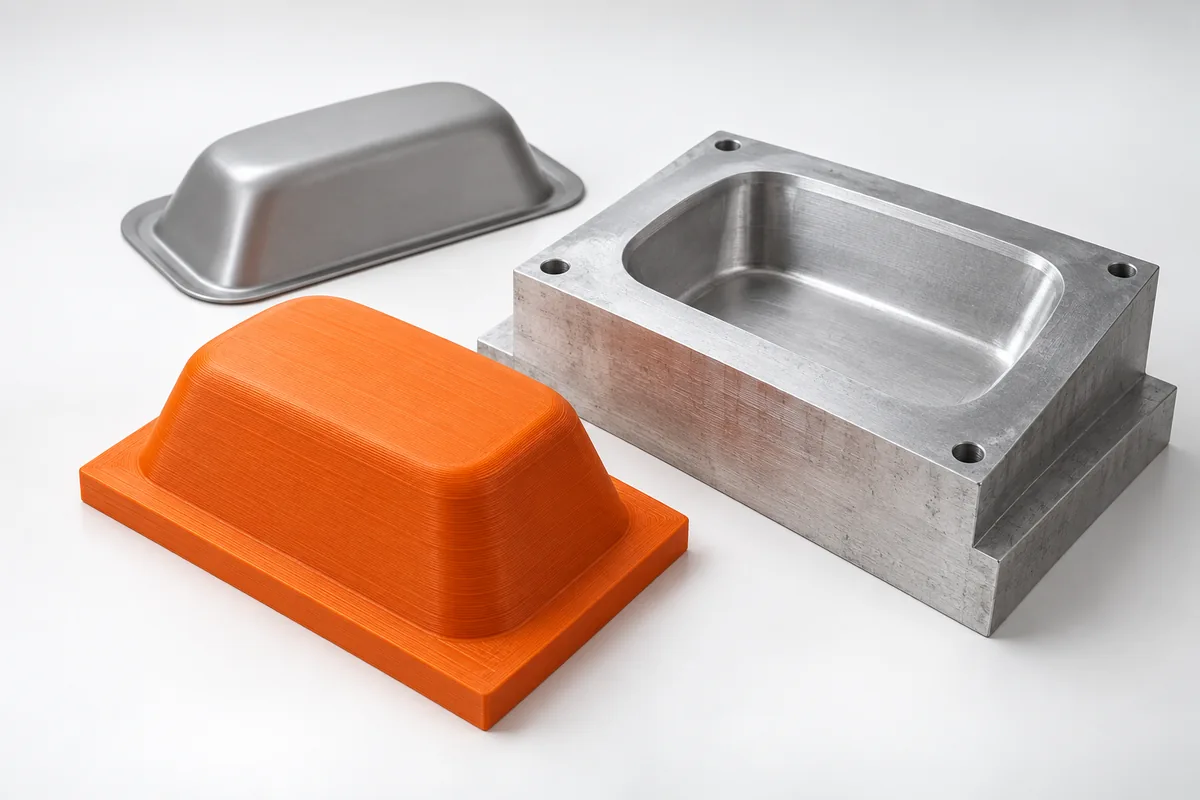

Для получения оболочки или лотка из нагретого листа нужна оснастка, согласованная с формовочным процессом. На этапе подготовки может применяться печатный мастер, по которому изготавливают рабочую форму, либо алюминиевая заготовка под дальнейшую обработку. Эти результаты важно различать уже в первом запросе.
Когда полезно такое решение
Изготовление мастера не включает автоматически формовку готовых изделий. Если у вас есть собственное оборудование или подрядчик, сначала получите его требования к оснастке. Это поможет заказать подходящую часть производственного маршрута.
Определите, что нужно передать формовщику
Мастер воспроизводит согласованную геометрию для последующего изготовления оснастки. Рабочая форма непосредственно участвует в процессе и должна выдерживать его условия. Литая алюминиевая заготовка может требовать обработки прежде, чем станет рабочей формой.
Условный пример — кожух небольшого прибора. На первом этапе печатная модель может использоваться для проверки внешнего объёма и компоновки. Дальше формовщик уточняет, какие поверхности задаются инструментом, где располагаются края и как будет извлекаться изделие. Только после этого согласуют мастер или заготовку.
Соберите требования процесса
Нужны тип и толщина листа, модель оборудования или требования подрядчика, габариты рабочей зоны и предполагаемый цикл. Уточните, формуется положительная или отрицательная геометрия, как организован отвод воздуха и какая сторона готового изделия должна иметь заданную поверхность.
Особое внимание — извлечению и последующей обрезке. Поднутрения, сложные края и места крепления обсуждают с формовщиком до изготовления мастера. Самостоятельное добавление уклонов без согласования может изменить нужные размеры детали.
Не считайте любой печатный пластик рабочей формой
Прямое формование по печатной оснастке зависит от материала, нагрева, давления и режима работы. Formlabs описывает такие процессы на своём оборудовании и материалах. Их параметры нельзя автоматически переносить на FDM-печать пластиковой нитью. Материал Formlabs о термоформовании.
Для обсуждения с нами нужно отдельно указать, будет ли печатный предмет только мастером или предполагается его прямой контакт с нагретым листом. Во втором случае применимость и испытания рассматриваются отдельно; число циклов заранее не обещается.
Заложите доводку поверхности
Следы слоёв, стыки составной модели и неровности могут повлиять на последующую оснастку. Требования к поверхности определяют по конечному изделию и выбранному маршруту. Шлифовка, покрытие и обработка соединений должны быть включены в задание, если без них мастер нельзя использовать.
При алюминиевом варианте нужно согласовать поверхности и припуски под обработку. «Алюмлит» отдельно отмечает, что литая заготовка формы может не подходить для прямого применения из-за точности и состояния поверхности. Это подтверждает необходимость оценивать дальнейшую обработку, а не обещать готовую форму сразу после заливки. Материал о заготовках форм и матриц.
Проверьте передачу между этапами
До изготовления согласуйте с формовщиком модель и состав результата. При приёмке мастера проверяют геометрию, стыки и оговорённую поверхность. Приёмка рабочей формы и проба формованного изделия — последующие отдельные этапы.
Если задача связана с получением гибкой формы по мастеру, а не с нагретым листом, используйте руководство о мастер-моделях для силиконовых форм: требования этих процессов различаются.
Пришлите исходную модель и требования формовщика. Укажите, требуется печатный мастер или оценка алюминиевой заготовки. По этим данным можно обсудить нашу часть работ, необходимые операции у подрядчика и последовательность проверок.
Что подготовить для заявки
- Модель изделия и требования формовщика.
- Материал листа, оборудование и условия процесса.
- Печатный мастер или алюминиевая заготовка.
- Состав доводки, количество и порядок передачи оснастки.
Источники и границы применения
Ссылки ведут к материалам производителей и внешним примерам применения. Они не являются нашими кейсами и не подтверждают характеристики нашего оборудования. Применимость, обработку и проверку согласуем для конкретного заказа.
